Produktbeschreibung
The JH-ZPG.0B.30*.HLN is a 2/3/4/5/6/7/8/9-pin circular push-pull PCB socket connector for high-performance electronic systems. It ensures reliable signal/power transmission with a secure lock, rugged build (chrome-brass Shell, IP50) und goldene Kontakte für die Haltbarkeit und die einfache Verwendung . ideal für Industrie-, Medizin- und Telekommunikationsanwendungen, die Stabilität und geringer Wartung erfordern .
0 B 2/3/4/5/6/7/8/9 Pin 90 Grad Ellbogenbuchse
GreatMade Teil Nr. .: jh-zpg .0 b .30*. hln
OEM -Teil Nr. .: epg .0 b .30*{. hln

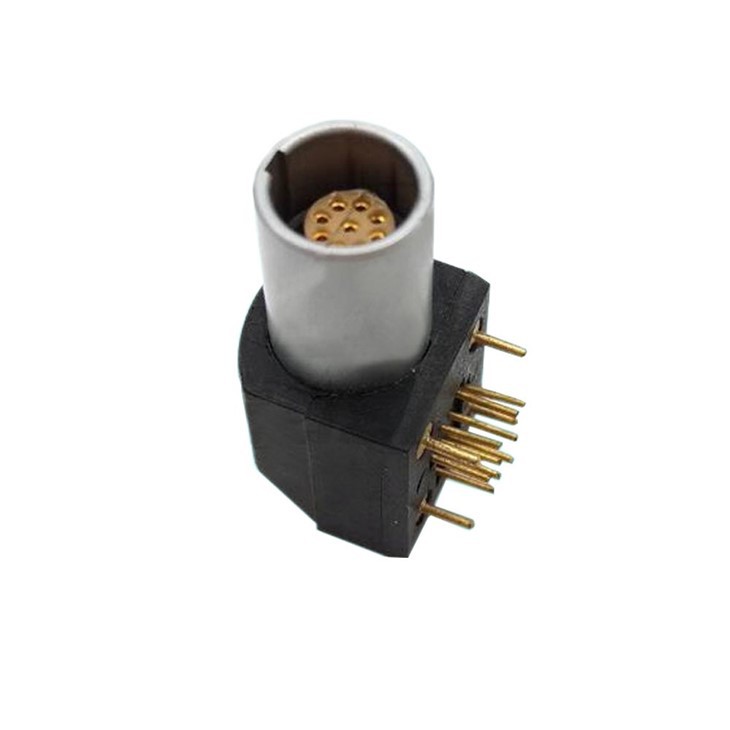

90 -Grad -Ellbogen -Stromversuche mit Lötkontakten
Compact Socket mit 2-9 Pins für Stromkabelverbindungen . verfügt über ein 90-Grad-Ellbogen-Design und Lötkontakte, ideal für platzsparende, zuverlässige elektrische Schnittstellen in Industrie- und Mikrowellenanwendungen .
Spezifikation
| Teil Nr. . | JH-ZPG .0 B .30*. hln |
| Beschreibung | Rundschildanschläge 2/3/4/5/6/7/8/9p weibliche Platine Mnt R/A Lötmittel |
| Serie | 0B |
| Anschlusstyp | Behälter, weibliche Sockets |
| Kontaktieren Sie das Geschlecht | Steckdose (weiblich) |
| Anzahl der Kontakte | 2/3/4/5/6/7/8/9 Kontakt |
| Montagestil | PCB Mount |
| Kündigungsstil | Drucken (gerade) |
| Primärmaterial | Metall |
| Schalenmaterial | Messing |
| Schalenbeschichtung | Nickel |
| Wenden Sie sich an DIA . | 0,5 mm |
| Schutz des Schutzes | IP 50 |
| Betriebstemperatur | -55 Grad bis 250 Grad |
Der {0 B -Serie Modular Circular Connector bietet eine Lösung für die meisten Anwendungen . Der Push -Pull -Latching -Mechanismus bietet eine sichere Verbindung, während die Dichte der Kontakte für beträchtliche Panel -Raumeinsparungen . die Multi -Schlüssel -Optionen verhindern. Eventuality . Das robustisierte Design in Kombination mit der Präzisionsherstellung bietet hervorragende Haltbarkeit, Zuverlässigkeit und Qualität .
- Sichere Push-Pull-Verriegelung
- Voller EMC -Schutz
- Löt-, Crimp- und PCB -Kontakte
- 2 bis 64 Kontakte
- 5000 Paarungszyklen
- 1000- Stunden Salzspray
- -55 bis +250 Gradtemperaturbereich
Verkaufspunkte
Überlegene elektrische Leistung
2 . 5a bewertet Strom für zuverlässige Stromversorgung, widersetzt sich der Überhitzung.
Goldbedeckte Kontakte reduzieren den Widerstand/Korrosion, stellen stabile Signale und eine längere Lebensdauer sicher ..
Robuste Verarbeitungsqualität
Chromplattierte Messingschale bietet mechanische Schutz, EMI-Abschirmung und Haltbarkeit für die industrielle/im Freien .
IP50 Dust-resistente Bewertung Sicherungen internen Komponenten .
Benutzerfreundliches Design
Push-Pull-Verriegelung für schnelle, Werkzeugfreie Verbindungen (50% schneller als Schraubenverschlüsse) verhindert eine versehentliche Trennung .
Das Keyed -Design sorgt für eine korrekte Paarung und vermeidet Fehlausrichtungsschaden .
Vielseitige Kompatibilität
Standardisierte PCB -Abmessungen für einfache Integration, Reduzierung der Entwurfskosten .
Arbeitet in -40 Grad bis +85 Grad Extreme, geeignet für harte Umgebungen . geeignet
Verwendungsanweisungen
Installation: Richten Sie den Schlüsselanschluss mit dem entsprechenden Socket auf der Leiterplatte aus und stellen Sie sicher
Entfernung: Gassen Sie die äußere Hülle des Steckers und ziehen Sie gerade mit gleicher Kraft . Verdrehen oder Ziehen in einem Winkel, um Schäden . zu verhindern
Wartung: Regelmäßig auf Anzeichen von Verschleiß oder Trümmern {. Verwenden Sie ein trockenes, fusselfreies Tuch, um die Kontakte bei Bedarf zu reinigen. . für optimale Leistung. Stellen Sie sicher
Anwendungsbereiche
- Industrieautomatisierung: Verbindet Sensoren/Aktuatoren in Fertigungsleitungen; Rugged, vibrationsbeständiges Design sorgt für den kontinuierlichen Betrieb .
- Test & Messung: Aktiviert eine präzise Signalübertragung in Laborinstrumenten für genaue Tests .
- Medizinprodukte: Verwendet in diagnostischen/Patientenüberwachungssystemen; Biokompatibler, sicherheitskonformes .
- Telekommunikation: Bietet eine stabile Datenübertragung in Netzwerkgeräten (Switches, Router) unter hohen Verkehrsbedingungen .
- Luft- und Raumfahrt & Verteidigung: Erfüllt Avionik/militärische Bedürfnisse mit leichtem, robustem Konnektivität in extremen Umgebungen .
