Die Serie B LH-FGG mit Standardschlüssel
Das charakteristische Merkmal dieser Steckverbinderserien ist ein Kodierungssystem, das eine höhere Kontaktdichte ermöglicht und jegliche Ausrichtungsfehler verhindert. Die verschiedenen Kodierungsalternativen verhindern ein unerwünschtes Kreuzstecken ansonsten ähnlicher Steckverbinder. Es ist auch möglich, Crimpkontakte zu verwenden, um die Kabelmontagezeit zu verkürzen. Zu diesen Steckverbinderserien gehören die Serien 0B bis 5B sowie die Multipole 00 und 2G (verkürzte Version der 2B-Serie). Einige vakuumdichte Modelle sind ebenfalls erhältlich.
Der JH-FGG der B-Serie bietet einen flexiblen, praktischen, langlebigen und zuverlässigen mehrpoligen Rundsteckverbinder für Anwendungen, die eine schnelle und sichere Push-Pull-Verriegelung erfordern.
Das selbstverriegelnde System ermöglicht das Zusammenstecken des Steckverbinders durch einfaches axiales Einschieben des Steckers in die Buchse.
Sobald die Verbindung fest eingerastet ist, kann sie nicht durch Ziehen am Kabel oder einem anderen Bauteil außer der äußeren Entriegelungshülse unterbrochen werden.
Damit ist es die ideale Wahl für Halbleiterfertigungs- und Testprozesse, Tests und Messungen, Instrumentierung, medizinische Geräte, Forschung und Audio-/Videoanwendungen.
HAUPTEIGENSCHAFTEN:
Steckverbinder der B-Serie bieten die folgenden Hauptmerkmale:
– Sicherheit des selbstverriegelnden Push-Pull-Systems – Multipoltypen 2 bis 64 Kontakte
– Löt-, Crimp- oder Printkontakte (gerade oder gewinkelt) – hohe Packungsdichte für Platzersparnis
– 360-Grad-Abschirmung für vollständige EMV-Abschirmung. – Schlüsselsystem (Schlüsselstandard «G»)
– mehrere Schlüsseloptionen, um ein Kreuzstecken ähnlicher Steckverbinder für die Steckverbinderausrichtung zu vermeiden
Teileabschnitt mit internen Komponenten
| NEIN. |
Feste Steckdose |
Gerader Stecker |
| 1. |
Außenhülle |
Außenhülle |
|
2. |
Erdungskrone |
Riegelhülse |
| 3. |
Haltering |
Spannmutter |
|
4. |
Sechskantmutter |
Geteilter Einsatzträger |
| 5. |
Sicherungsscheibe |
Isolator |
| 6. |
Isolator |
männlicher Kontakt |
| 7. |
weiblicher Kontakt |
Spannzange |
Technische Eigenschaften
Mechanisch und klimatisch
Eigenschaften Wertstandard
Endurance >5000 Zyklen IEC 60512-5 Test 9a
Luftfeuchtigkeit bis zu 95 Prozent bei 60 Grad C
Temperaturbereich - 55 Grad C, plus 250 Grad C
Vibrationsfestigkeit 10-2000 Hz, 15 g IEC 60512-4 Test 6d
Schockfestigkeit Schockfestigkeit IEC 60512-4 Test 6c
Salzsprühkorrosionstest > 144 h IEC 60512-6 Test 11f
Schutzindex (zusammengesteckt) IP50 IEC 60529
Klimakategorie 55/175/21 IEC 60068-1
Elektrisch
Eigenschaften Wertstandard
Abschirmung at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Die verschiedenen Tests wurden mit JH-FGG- und JH-EGG-Steckerpaaren mit verchromtem Messinggehäuse und PEEK-Isolator durchgeführt.
Gerader Stecker der Serie JH-FGG B

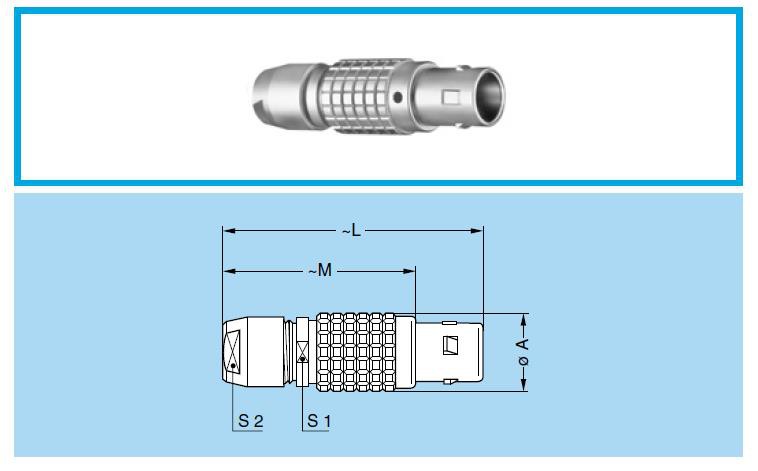

JH-FGG Gerader Stecker, Schlüssel (G) oder Schlüssel (A…M und R),Kabelspannzange
| Referenz | Abmessungen (mm) | |||||
| Modell | Serie | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG Gerader Stecker, Passfeder (G) oder Passfeder (A…M), Kabelspannzange undMutter zur Montage einer Knickschutztülle
| Referenz | Abmessungen (mm) | |||||
| Modell | Serie | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
Einzelheiten
Produktname: Selbstverriegelnder mehrpoliger gerader Steckverbinder mit Push-Pull-Anschluss
Herkunft: China. Markenname: Greatmade. Typ: kreisförmiger Push-Pull
Umgebung: Innenbereich, Geschlecht: weiblich/männlich, Oberflächenbehandlung: Perlmutt-Chrom
Pin:2 bis 16 Pin IP-Schutzart:IP50 Kontakttyp:Löten
Kontaktbehandlung: vergoldet. Haltbarkeit: über 5000 Mal Push-Pull. Gehäusematerial: verchromtes Messing
Isolatormaterial: PPS Anwendung: Automobil/Kommunikation/Industrie/LED-Anzeige
Verpackung
1 Stück Stecker im PE-Beutel
50-100 PCS-Anschlüsse in einer kleinen Box/Cartoon
- Hafen: Shenzhen, China
FAQ
F1: Wie funktioniert ein Push-Pull-Stecker?
Push-Pull-Steckverbinder verhindern erfolgreich versehentliche Trennungen durch den Einsatz eines starken, selbstverriegelnden Mechanismus, der das Zusammenstecken des Steckverbinders durch Einschieben des Steckers in die Buchse ermöglicht. Durch bloßes Ziehen lässt sich die Verbindung jedoch nicht lösen.
F2: Können Sie maßgeschneiderte Produktbestellungen erstellen? OEM- oder ODM-Bestellungen?
Sicher. Dank unserer OEM- und ODM-Fertigungserfahrung sind wir in der Lage, Ihnen maßgeschneiderte Steckverbinderlösungen aus einer Hand anzubieten.
F3: Bieten Sie eine kostenlose Probe an?
Nein, und Sie müssen die Liefergebühr bezahlen.
F4: Wie transportieren Sie die Waren?
Je nach unserem Kundenwunsch kann die Lieferung per Luft-/Seefracht/Expressversand (z. B. DHL/UPS/FEDEX) erfolgen.
