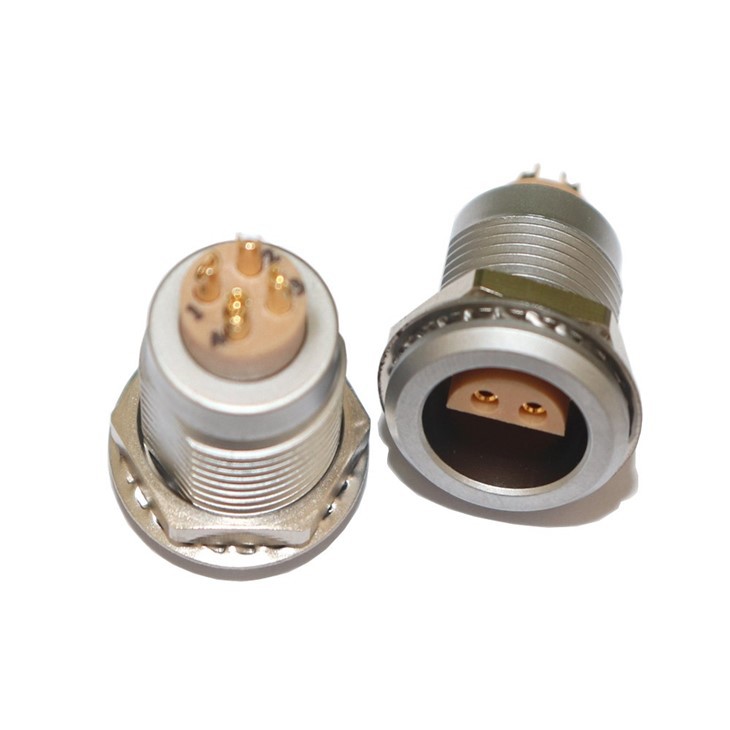

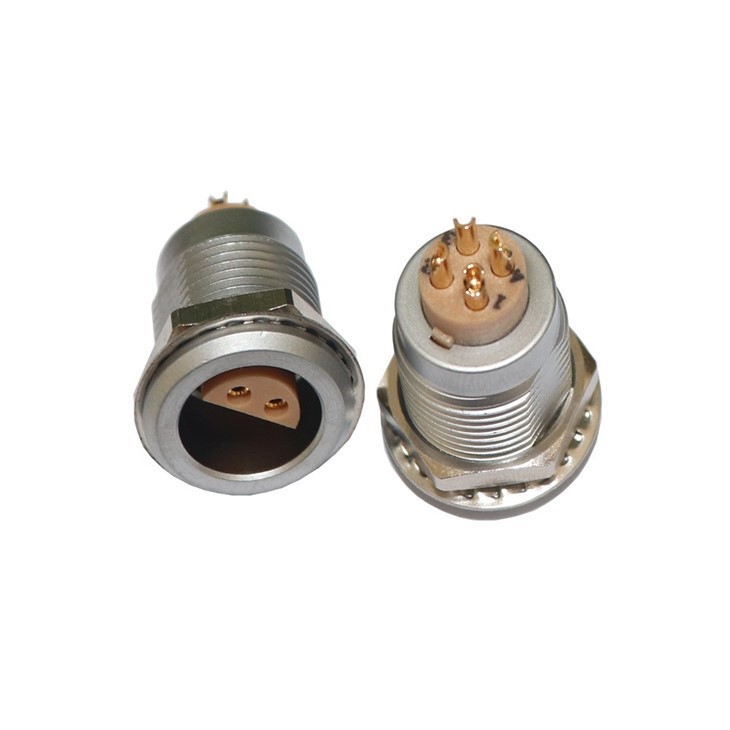

S -Serie Indoor Stepped Insert Connectors

Der JH-ERN.2S.304.BLL, eine S-Serie in Indoor Stepped Insert, ist für die Kfz-PCB-Leistungsübertragung konstruiert. Mit innovativem Design und Qualitätsmaterialien ist es eine zuverlässige Wahl für Automobilhersteller, um eine stabile Stromversorgung für elektrische Fahrzeugkomponenten zu gewährleisten.

Produktbeschreibung

Die S -Serie Brass Indoor Stepped Insert Connectors ist ein hoher Leistungsanschluss, der für Stromanwendungen in Automobil -PCBs ausgelegt ist. Es besteht aus Premium -Messing und verfügt über einen einzigartigen Stufeneinsatz, der eine hervorragende Leitfähigkeit und Haltbarkeit gewährleistet. Dieser in Indoor -bewertete Stecker hält die harten Bedingungen des Automobils, bietet stabile Verbindungen und integriert nahtlos in PCBs.

Großer Teil Nr.: JH-ERN.2s.304.bll

OEM Teil Nr.: Ern.2s.304.bll

S Series Messing Indoor Stufen -Einsatzanschlüsse

Kompatibel mit einer Vielzahl von elektrischen Komponenten und PCB -Designs.
Erfüllt die Industrie - Standardanforderungen für Kfz -Strom- und Signalverbindungsschnittstellen.

Spezifikation

Produktname	Metallhöhle
Produkttyp	Kreisförmiger Drücken -Pull -Stecker\/ Steckdose
Steckdose\/ Behälter	Steckdose\/ Behälter - Fixed Panel Frontmontierte
Verriegelungssystem	Push-Pull
Anzahl der Kontakte mit niedriger Spannung	4
Größe	2S
Vorgeschlagener passender Teil	Ffp.2s.304.blal62z
Produktreihe	S-Serie, S-Indoor Stepped Insert
Bewertung	Innennutzung in Automobilumgebungen
Nennspannung	500 V (AC\/DC)
Bewertungsstrom	30A
Kontaktwiderstand	Weniger als oder gleich 5 mΩ
Isolationsresistenz	Größer als oder gleich 1000 mΩ bei 500 V dc
Dielektrikum standardmäßig Spannung	1500 V (AC) für 1 Minute
Betriebsfrequenz	DC - 10 MHz (geeignet für Leistung und niedrige Frequenzsignalübertragung)
Einfügungskraft	Einfügungskraft: weniger oder gleich 80n
Extraktionskraft	Extraktionskraft: größer oder gleich 20n
Paarungszyklen	Mindestens 500 Zyklen ohne signifikante Leistungsverschlechterung
Vibrationswiderstand	Stand der 1,5 -mm -Amplitude, 10 - 2000 Hz Frequenzbereich
Stoßwiderstand	50G Beschleunigung, 11 ms Dauer

Betriebstemperatur: - 40 Grad zu + 85 Grad

Lagertemperatur: - 50 Grad zu + 100 Grad

Feuchtigkeitsbeständigkeit: 10% - 95% Relative Luftfeuchtigkeit (nicht - Kondensation)

Schutz des Schutzes: Ip4 0 (gegen feste Objekte geschützt, die größer als 1,0 mm sind)

Produktmerkmale

Messingbau:Messing bietet eine große Leitfähigkeit, senkt den Stromverlust und bietet hohe Festigkeit, dauerhafte Automobilvibrationen, Temperaturverschiebungen und mechanische Spannung.
Stufeneinsatz:Präzise PCB -Verbindungen mit genauem Stiftausrichtung, Verringerung von Missverbindungen und Verbesserung der Zuverlässigkeit.
Innennutzung:Funktioniert in verschiedenen Innenkfz -Bedingungen gut und sorgt für einen stabilen Betrieb.
Hoch - Strom:Übertragung hoher Ströme sicher für Strom - hungrige Automobilteile.
Kompakt:Kleine und leichte, leicht in den Raum eingebaute Kfz -PCBs.

Produktvorteile

Zuverlässigkeit:Messing- und Stufeneinsatz -Design sorgen für lange - dauerhafte, stabile Verbindungen, reduzieren elektrische Fehler und Wartung.
Effizienz:Eine hohe Leitfähigkeit maximiert die Stromübertragung, die Optimierung des Energieverbrauchs und die Nutzen der Batterielebensdauer der EVS.
Kompatibilität:Erfüllt die Automobil -PCB -Anforderungen und integriert sich leicht in vorhandene Designs, ohne wesentliches Ingenieurwesen.
Kosten - Effektivität:Zuverlässige Leistungsverringerungen haben das Ausfallrisiko, und seine lange Lebensdauer mit geringer Wartung spart Kosten.

Anwendungsbereiche

EVs: In der Batterieverwaltung zur Steuerung des Stromflusses und in elektrischen Antriebssträngen für die Motorstromübertragung verwendet.
Hybridfahrzeuge: Integriert elektrische Systeme von Motoren, Motoren und Batterien für eine effiziente Leistung der Stromversorgung.
Kfz -Infotainment: Powers Large - Bildschirmanzeigen und Audiosysteme, um eine stabile Signalübertragung zu gewährleisten.
ADAs: Liefert zuverlässige Strom und Verbindungen für Radar, Kameras und LiDAR, wodurch die Fahrzeugsicherheit verbessert wird.

Plug or Socket

Verwendungsanweisungen

Leistungsverteilung: Der JH-ERN.2S.304.BLL-Anschluss verteilt Strom von Fahrzeugquellen wie Batterien auf PCB und Komponenten.
Signalübertragung: Es sendet auch Steuersignale zwischen PCBs und koordinierenden Automobilsystemen.
Komponentenverbindung: Fungiert als Schlüsselverbindung und verbindet elektrische Komponenten mit PCBs für den harmonischen Systembetrieb.
